Максимальный контроль над тремя параметрами: напряжение, ток и мощность

ZUBR MF2 защищает оборудование от высокого и низкого напряжения, обрыва нуля, а также ограничивает потребление тока или мощности. При отклонении напряжения ZUBR выключит нагрузку, а при превышении тока или мощности нагрузка отключится через заданное время задержки.

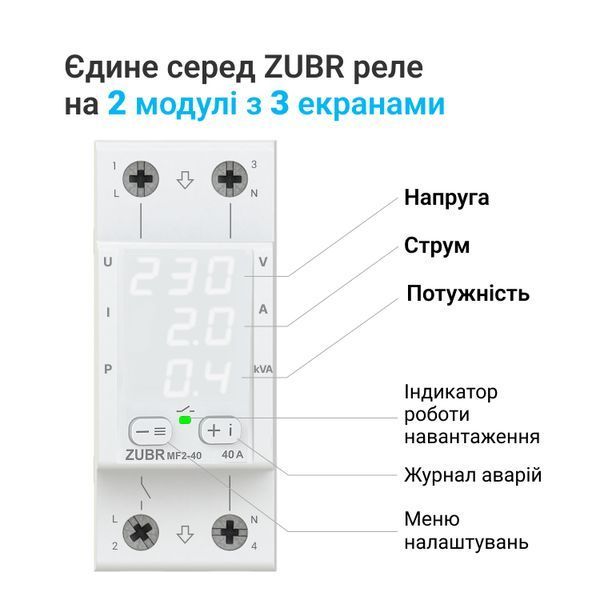

Мультифункциональное реле ZUBR MF2 имеет компактный корпус шириной 2 модуля. Благодаря трем цифровым экранам одновременно отображает значение напряжения, тока и мощности, что очень удобно при контроле всех параметров одновременно. В режиме ожидания можно настроить яркость экрана. У реле ZUBR MF2 широкий функционал, объединивший в себе: контроль напряжения, тока и мощности, а также возможность углубленных настроек.

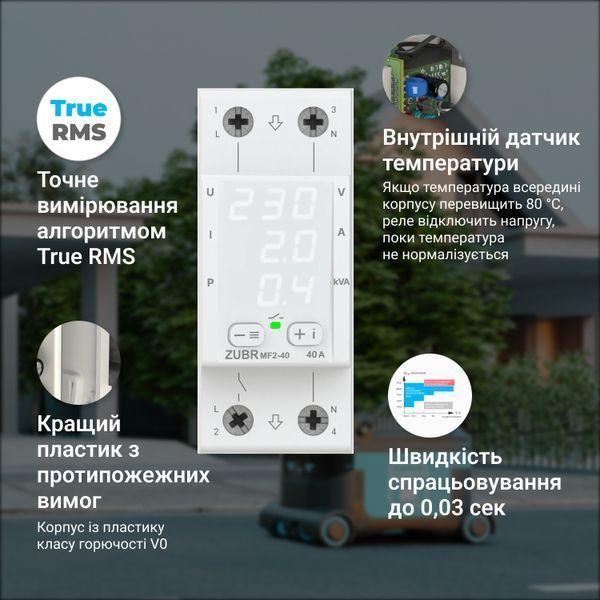

Высокая точность измерения напряжения и тока благодаря алгоритму True RMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоида. Благодаря этому алгоритму реле выключит нагрузку до того, как скачок напряжения окажет негативное влияние на подключенные приборы.

Профессиональная модель времени отключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования для помех и перебоев в сети электропитания ITIC (CBEMA).

Скорость отключения по умолчанию нагрузки, и в случае применения Профессиональной модели отключения.

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напряжение, ток или мощность при отключении реле или срабатывании защиты от перегрева).

Задержка включения

ZUBR CV2 red позволяет настроить время задержки на включение нагрузки после аварии, а также задержку отключения нагрузки при превышении допустимых значений тока или мощности.

От завода в реле стоит минимальная задержка на включение погрузки 3 сек. В зависимости от типа подключенного оборудования, вы можете установить ее в диапазоне от 3 до 999 сек. Для чувствительного к частым отключениям напряжения оборудования, например холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках можно выбрать другой тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем доме после аварийного срабатывания установите ZUBR R116y для холодильной техники, требовательной к продолжительности задержки на включение. А в CV2 red оставьте задержку от завода 3 сек.

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний предел напряжения выставлены в соответствии с качеством именно вашей сети и защищаемого оборудования терпимо к ним.

1. Гистерезис – аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить пределы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование, убедитесь, что напряжение сместилось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд – аббревиатура на экране rEP

Чтобы исключить губительное влияние частых кратковременных срабатываний на защищаемую технику, задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например холодильника или кондиционера.

При срабатывании защиты установленного количества раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме сети или необходимости внести изменения в настройку реле.

Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то через 1 час реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину срабатывания реле.

3. Время отключения при провале напряжения

Полезная функция для тех, чья сеть перегружена мощным оборудованием или ее качество недостаточно, и это приводит к частым просадкам напряжения и, как следствие, частому срабатыванию реле. В такой ситуации непосредственно повлиять на обстоятельства невозможно, но можно снизить количество отключений реле, подобрав время, которое будет выжидать реле перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В других ситуациях время отключения фиксировано (см. таблицу выше).

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, при этом экран мигает надписью «oht». После понижения температуры ниже 60 °С устройство включит нагрузку и возобновит работу.

Если защита сработает более 5 раз в сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С – реле подскажет об этом появлением на экране точки в конце «oht.» Затем, чтобы разблокировать, нажмите на любую кнопку реле.

Чтобы просмотреть температуру внутри корпуса при перегреве, нажмите кнопку «i». Если перегрева отсутствует, для просмотра температуры удерживайте «i» 21 сек.

Простая установка

У ZUBR MF2 удобно стандартизированное подключение вход-выход. Есть возможность подключения без использования нулевой клеммы. Реле ZUBR MF2 очень компактное, занимает 2 стандартных модуля в распределительном щите, который оснащен стандартной DIN-рейкой шириной 36 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, то щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).
